SWF（HL3-2A）混流风机

一、特性及应用

SWF系列风机应用子午加速方法和“准三元”流动理论设计，采用直线形外筒、锥形轮毂、扭曲翼形叶片的结构形式。压力较同机号轴流风机高，风量较同机号离心风机大。具有效率高、结构紧凑、噪声低、体积小、安装方便等优点，广泛适用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。

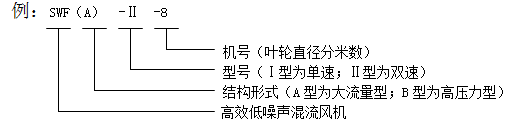

二、型号说明

注：SWF（A）型可制成屋顶式结构；表示方法：机号后面加字母“W”。
SWF（B）型可在进风口加设消声集流器以降低风机运行噪声，表示方法为SWF(B)-X。

市场对应型号：SEF、XHL、XLF、HL3-2A

三、SWF(A)-I、II 型风机性能参数

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
3	2900	4652~3212	512~883	2.2	/	53
	1450	2312~1606	121~236	0.25	/	36
	960	1512~1000	67~139	0.18	/	36
3.5	2900	5745~4127	564~986	3	/	68
	1450	3320~2130	125~257	0.25	/	38
	960	1938~1234	76~146	0.18	/	38
4	2900	6801~5688	710~950	4	4/3.3	80
	1450	4302~3053	143~212	0.37	4/3.3	41
	960	2642~1743	86~156	0.25	/	41
4.5	2900	8731~7561	720~960	5.5	5.5/4.5	100
	1450	4552~3392	207~265	0.55	5.5/4.5	56
	960	3592~2240	88~162	0.25	/	51

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
5	2900	13110~11342	750~960	5.5	5.5/4.5	108
	1450	7433~5252	220~326	1.1		64
					1.1/0.85
	960	5624~3215	96~182	0.37		60
5.5	2900	16820~12264	760~950	7.5	8/6.5	116
	1450	9126~7431	258~354	1.5		80
					1.8/1.3
	960	6532~4893	119~175	0.55		72
6	2900	19230~17210	780~960	7.5	8/6.5	125
	1450	10000~8121	200~326	1.5		88
					1.8/1.3
	960	8025~4986	128~236	0.75		84
6.5	1450	25124~21864	520~950	7.5	/	164
	1450	15064~10840	282~382	2.2		116
					2.2/1.5
	960	10544~7588	155~215	7.5		100

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
7	1450	31380~27330	600~980	11	/	207
	1450	18800~11780	329~470	3	2.8/2.2	123
	960	12050~7799	124~206	1.1	2.8/2.2	116
7.5	1450	30672~25518	710~1050	11	/	212
	1450	22538~16260	378~504	4	4/3	156
	960	15776~11382	208~278	1.5	4/3	132
8	1450	37350~33210	800~1000	15	/	228
	1450	41256~28148	560~872	11	11/9	216
	960	25467~18636	193~382	4	11/9	176
	720	19185~11528	116~272	1.5	/	156
9	1450	46138~37310	780~1000	18.5	17/5.5	317
	960	34206~27174	282~430	5.5	17/5.5	236
	960	34206~27174	282~430	5.5	6/4.5	236
	720	25654~18342	164~288	2.2	6/4.5	196

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
10	1450	51821~45032	780~1000	18.5	/	342
	1450	66541~55758	704~804	22	24/8	350
	960	44054~36916	228~371	7.5	8/6	292
	720	33041~24198	167~248	3	8/6	228
11	1450	73601~53530	709~1000	22	24/8	435
	960	48729~43572	310~370	11	24/8	344
	720	36546~29411	181~248	4	/	324
12	960	68358~62058	800~1100	22	/	508
	960	85723~76031	763~886	30	25/12	560
	720	64292~57226	429~498	11	25/12	520
13	960	84386~76280	880~1120	30	/	588
	960	95420~84933	785~904	30	30/15	592
	720	71565~63699	441~508	15	30/15	552

注：双速风机的重量参考同号中高速风机的重量。

四、SWF(B）-Ⅰ、Ⅱ型风机性能参数

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
2.5	2900	2253~1340	402~554	0.75	0.75/0.55 2/4P	30
	1450	1126~670	100~139	0.55		29
					0.55/0.45 4/6P
	960	746~444	44~61	0.37		29
3	2900	3893~2316	578~798	1.1	1.1/0.85 2/4P	41
	1450	1946~1158	145~200	0.55		38
					0.55/0.45 4/6P
	960	1289~767	63~87	0.37		38
3.5	2900	6181~3678	787~1086	2.2	2.4/2 2/4P	56
	1450	3091~1839	197~272	0.55		45
					0.55/0.45 4/6P
	960	2046~1217	86~119	0.37		43
4	2900	9227~5490	1028~1419	5.5	5.5/4.5 2/4P	101
	1450	4614~2745	257~355	0.75		59
					0.85/0.55 4/6P
	960	3055~1817	112~156	0.55		58
4.5	2900	13138~7816	1301~1796	7.5	8/6.5 2/4P	128
	1450	6569~3908	325~449	1.1		79
					1.1/0.85 4/6P
	960	4349~2586	143~196	0.55		80
5	2900	18022~10722	1606~2217	15	14/11 2/4P	205
	1450	9091~5361	402~554	2.2		110
					2.2/1.5 4/6P
	960	5966~3549	176~243	0.75		97

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
5.5	1450	11993~7136	486~670	3	2.8/2.2 4/6P	128
	960	7941~4724	213~294	1.1		119
					1.1/0.75 6/8P
	720	5955~3543	120~165	0.75		119
6	1450	15571~9264	578~798	5.5	5.5/4 4/6P	172
	960	10309~6133	253~350	1.5		148
					1.8/1.3 6/8P
	720	7732~4600	142~197	1.1		146
6.5	1450	19797~11778	679~937	7.5	8/6.5 4/6P	213
	960	13107~7798	298~411	2.2		178
					2.4/1.8 6/8P
	720	9830~5849	167~231	1.1		168
7	1450	24726~14710	787~1086	11	11/9 4/6P	283
	960	16370~9340	345~476	3		223
					3.7/2.6 6/8P
	720	12278~7305	194~268	1.1		203
7.5	1450	30411~18094	904~1247	15	14/11 4/6P	307
	960	20135~11979	396~547	4		247
					3.7/2.6 6/8P
	720	15101~8984	223~308	1.5		227
8	1450	36908~21959	1028~1419	18.5	16/13 4/6P	369
	960	24436~14538	451~622	5.5		245
					6/4.5 6/8P
	720	18327~10904	253~350	2.2		225

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
8.5	1450	44270~26339	1161~1602	22	22/18.5 4/6P	403
	960	29310~17438	509~702	7.5		334
					8/6 6/8P
	720	21983~13079	286~395	3		284
9	1450	52551~31266	1301~1796	30	28/22 4/6P	466
	960	34793~20700	570~787	11		396
					12/9 6/8P
	720	26094~14789	320~443	4		366
9.5	1450	61806~36769	1448~2001	37	34/26 4/6P	541
	960	40920~24344	634~877	11		421
					12/9 6/8P
	720	30690~18258	357~494	5.5		391
10	1450	72087~42888	1606~2217	55	55/42 4/6P	704
	960	47726~28395	704~972	15		484
					17/12 6/8P
	720	35795~21296	396~547	7.5		444
10.5	1450	83450~49646	1769~2444	1450	72/55 4/6P	898
	960	55250~32869	775~1071	960		578
					20/15 6/8P
	720	41437~24651	436~602	720		498
11	1450	95949~57081	1941~2682	90	/	1074
	960	63524~37792	851~1176	22	25/12 6/8P	674
	720	47643~28344	478~661	11		604

机号 NO	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
11.5	1450	109636~65224	2122~2932	110	/	1437
	960	72587~43183	930~1285	30	30/15 6/8P	877
	720	54440~32387	523~723	11	30/15 6/8P	627
12	1450	124567~74107	404~558	110	/	1500
	960	82472~49064	721~996	30	30/15 6/8P	850
	720	61854~36798	436~602	15	30/15 6/8P	800
12.5	1450	140796~83762	2507~3464	132	/	1680
	960	93217~55456	1099~1518	37	37/18 6/8P	980
	720	69912~41592	618~854	15	37/18 6/8P	870
13	960	104856~62380	1188~1642	55	55/28 6/8P	1178
	720	78642~46785	668~923	22	55/28 6/8P	898
	560	61166~36388	404~558	11	/	868
13.5	960	117426~69859	1282~1771	75	75/37 6/8P	1629
	720	88070~52394	721~996	30	75/37 6/8P	1169
	560	68498~40751	436~602	15	/	1039
14	960	130963~77912	1378~1905	90	90/45 6/8P	1911
	720	98222~58434	775~1071	37	90/45 6/8P	1381
	560	76395~45448	469~648	18.5	/	1151

注：1、双速风机的重量参考同号中高速风机的重量。
2、表中双速风机功率已列出高中速档、中低速档，可根据设计需求特殊制作高低速档双速风机。
3、表中性能参数为高效区参数，若用户需此范围外的性能参数，可特殊针对设计。
